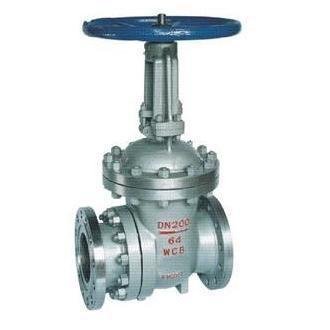

排渣闸阀

排渣闸阀适用于火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，适用介质为灰水混合物，渣水混合物
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220

材质	型号
	手动	电动
WCB	PZ41H-16C,PZ41H-25,PZ41H-40,PZ41H-64	PZ941H-16C,PZ941H-25,PZ941H-40,PZ941H-64

公称压力（MPa）
壳体强度试验	1.0	1.6	2.5	4.0	6.4
密封试验	1.5	2.4	3.8	6.0	9.6
上密封试验	1.1	1.8	2.8	4.4	7.0
气密封试验	1.1	1.8	2.8	4.4	7.0
适用范围
产品类型	适用温度（℃）			适用介质
碳钢型	≤300			灰渣水混合物（灰水比 1:1:5 最大粒度≤50mm）

PN16/PN25 排渣闸阀主要外形尺寸（mm）

DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	165	102	99	20	4×18	3	420	335
80	280	200	133	132	22	8×18	3	615	510
100	300	220	180	158	24	8×18	3	805	685
150	350	285	240	212	28	8×22	3	952	790
200	400	340	295	268	30	12×22	3	1085	885
250	450	405	355	320	32	12×26	3	1235	1015
300	500	460	410	370	34	12×26	4	1450	1190
350	550	520	470	430	38	16×26	4	1640	1350
400	600	580	525	482	40	16×30	4	1798	1460
450	650	640	585	532	44	21×30	4	1980	1620
500	700	715	650	585	46	20×33	4	2190	1800

PN40 排渣闸阀主要外形尺寸（mm）

DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	165	125	88	20	4×18	3	444	340
80	310	200	160	121	22	8×18	3	636	508
100	350	235	190	150	24	8×22	3.5	930	680
150	450	300	250	204	30	8×26	3.5	984	800
200	550	375	320	260	38	12×30	3.5	1094	875
250	650	450	382	313	42	12×33	3.5	1270	1010
300	750	515	450	364	46	16×33	3.5	1470	1180
350	850	580	510	422	52	16×36	4	1555	1245
400	950	660	585	474	58	16×39	4	1650	1280
450	4050	685	610	524	60	20×39	4	1817	1415
500	1150	755	670	576	62	20×42	4	1990	1560

PN63 排渣闸阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	180	135	88	26	4×22	3	444	340
80	310	215	170	121	30	8×22	3	636	508
100	350	250	200	150	32	8×26	3.5	830	680
150	450	345	280	204	38	8×33	3.5	984	800
200	550	415	345	260	44	12×36	3.5	1094	875
250	650	470	400	212	48	12×36	3.5	1270	1010
300	750	530	460	364	54	16×36	3.5	1470	1180
350	850	600	525	422	60	16×39	4	1555	-
400	950	670	585	474	66	16×42	4	1650	1280
450	1050	715	630	524	70	20×42	4	1817	1415
500	1150	800	705	476	76	20×48	4	1990	1560
